快速混合剂 PE-PP 45
快速，高强度，操作安全
WEICON快速混合剂PE-PP 45是基于丙烯酸甲酯的双组分结构性胶粘剂。特别适用于惰性塑料（例如PE,PP和TPE）的高强度结构粘合。无需对粘合表面进行预处理。
另外，WEICON快速混合剂PE-PP 45可以用作塑料材料的“万能胶”，包括以下塑料：
• 刚性PVC（聚氯乙烯）
• PA（聚酰胺）
• PC（聚碳酸酯）
• ABS（丙烯腈-丁二烯-苯乙烯）
• PMMA（聚甲基丙烯酸甲酯）
• 纤维复合材料（GRP,CRP,玻璃纤维等）和很多其他材料

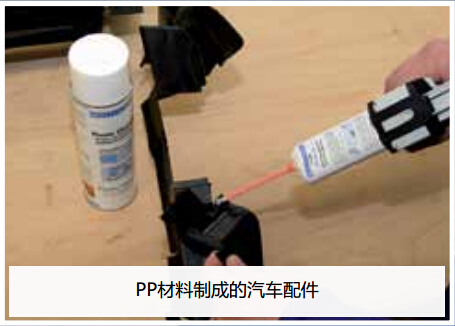

案例图片
所有的技术数据和建议以及规格都是基于最佳条件下通过实践得出的结果。因此我们建议，您在使用之前对产品进行亲自的测试或咨询我们的技术人员，任何非合理或其它非指定应用程序的操作后果责任由用户承担。
.png){kind=small}
成分
双组分胶枪（注射器）
环境/属性
双组分胶枪（注射器）
形式
38 ml
含量
10:1
树脂/固化剂混合比例（按体积计）
2-3 分钟
可操作时间（室温20℃，10 g材料）
1,07 g/cm³
混合物密度（单位：g/cm3）
45.000 mPa•s
温度
加工*1
15-70 ℃
固化
无色，透明
固化前颜色
0,2-0,3 mm
粘结缝隙
最佳处理
1,0 mm
固化
2-3h (PP-PP)
固化时间（20℃）
可加工强度强度(35%强度)
6 h(Alu-Alu)
6 h(PP-PP)
可加工强度(50%强度)
24 h(Alu-Alu)
24 h(PP-PP)
最终强度(100%)
72 h(Alu-Alu)
72 hours (Alu-Alu)
纯MMA平均强度(DIN 53281 - 83)
邵氏硬度D
55
张力
13MPa`s
最大拉伸强度
5,3%
固化后颜色
黄色，透明
平均拉伸剪切强度(DIN 53283)
ABS
10,5 N/mm²
GFK
17,0 N/mm²
GFK凝胶涂层
10.1 N/mm²
PA 6.6（30%玻璃纤维颗粒）
5,7 N/mm²
PC
5,9 N/mm²
PE HD（高浓度）
7,4 N/mm²
PE LD（低浓度）
2,8 N/mm²
PE UHMW（超高分子）
5,2 N/mm²
PMMA
6,6 N/mm²
PP
7,6 N/mm²
PS
5,3 N/mm²
PVC
14,1 N/mm²
PTFE
-N/mm²
铝
15,7 N/mm²
玻璃
4,5 N/mm²
铜
15,7 N/mm²
光面钢
17,2 N/mm²
钢铁，带油渍
14,8N/mm²
VA钢
15,9 N/mm²
剥离强度（20℃，HDPE）
2,9 N/mm
耐温性（单位：℃）
-50至80
热电阻力
35℃
热膨胀系数
低于TG（<35℃）
125×10-6/K
高于TG（>35℃）
170×10-6/K
TDS
Technical Data Sheet
MSDS
EC Safety Data Sheet
WEICON中文目录 WEICON Catalogue ISSA认证产品 IMPA认证产品
WEICON Easy-Mix PE-PP 45（快速混合剂 PE-PP 45）
WEICON快速混合剂PE-PP 45（液态环境） 包装规格38ml （10660038）
WEICON快速混合剂PE-PP 45（完全固化）
重要提示：
